ワイヤレス計測 / 公開事例

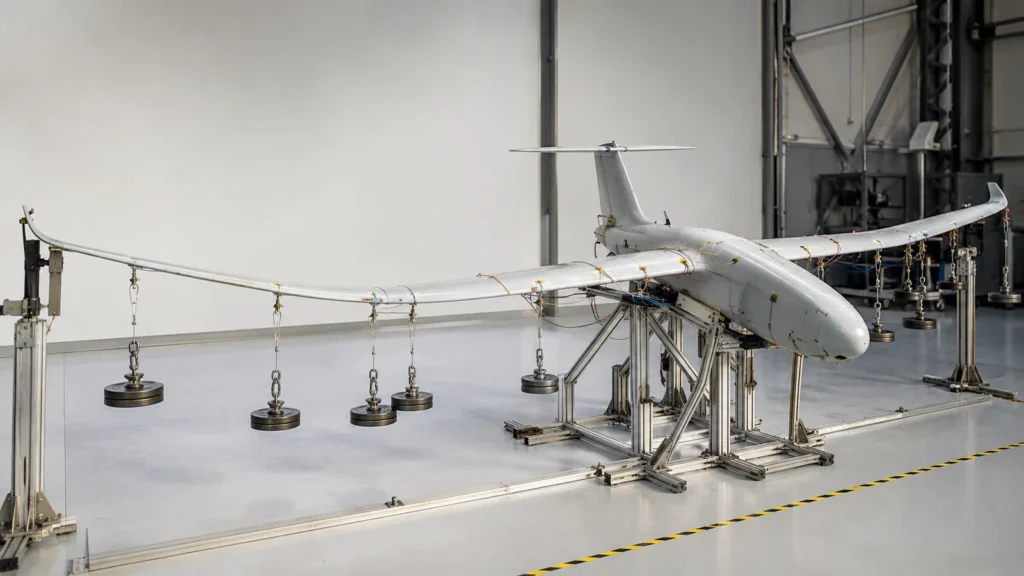

HORNET無人航空機の構造試験では、機体のひずみと振動を無線センサで取得し、飛行前の地上試験から機上計測へつなげる構造荷重モニタリング系が検討されています。
公開情報の要約
UAVの軽量構造へ計測配線を増やさず、ひずみと3軸加速度を飛行前・飛行時に取得するとともに、2.4 GHz無線計測が機体の制御・テレメトリへ干渉しないことを確認すること。
ひずみ計測にV-Link／V-Link-200、3軸加速度にG-Link-200を使用して無線収集。地上構造試験とエンジン運転条件で計測系を評価し、RPASの制御・テレメトリ・航法系との共存も確認しています。
地上および飛行前試験で構造応答を取得でき、エンジン試験ではMicroStrainの2.4 GHz通信がRPAS制御・テレメトリ・航法通信へ有意な干渉を生じないことを確認したと報告されています。
V-Link; V-Link-200; G-Link-200
本ページは公開一次資料に基づく技術適用例・関連研究の紹介です。Libero-Alterの納入実績、掲載組織との顧客関係、第三者による推奨を示すものではありません。
メーカー、企業、大学、公的機関等が公開した情報をLibero-Alterが日本語で独自に要約したものです。Libero-Alter自身の納入実績を示すものではありません。公開当時の製品・技術情報を含むため、現在の製品構成や販売状況と異なる場合があります。
Libero-Alterの支援範囲: 公開情報を基にした技術検討の入口です。Libero-Alterの納入実績、同一構成の提供、同等結果を示すものではありません。
