測定目的
建設機械が動いている最中のロール／ピッチを、静止時の傾斜とは分けて捉える。

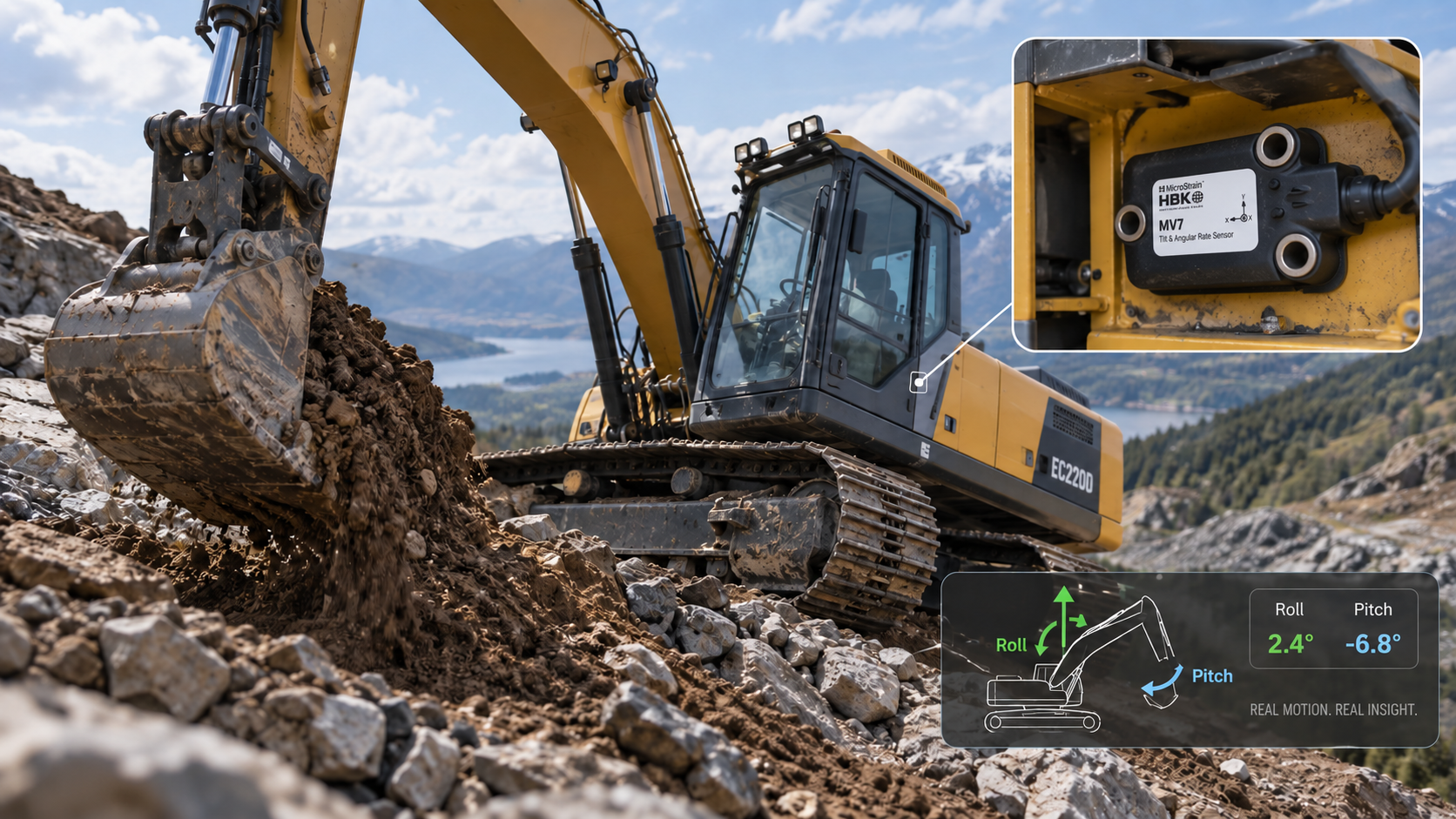

建設機械やオフハイウェイ車両では、坂面や作業姿勢だけでなく、加減速・旋回・振動・段差通過による動的な運動が加速度計へ重なります。静止時の重力方向だけから傾斜を求める方法では、こうした並進加速度を傾斜と誤認しやすくなります。本構成は、ジャイロ安定化されたMV7-ARのロール／ピッチ出力を車両側へ取り込み、動作中の姿勢変化を確認する代表例です。
走行・旋回・ブーム操作などの動作中に、車体のロール／ピッチがどう変化するかを確認します。
段差通過や急な姿勢変化で、一時的に角度・角速度・加速度がどう変わるかを記録します。
車両ECUやロガーへJ1939で姿勢情報を渡し、アプリケーション側の判断材料にします。
代表構成
MV7-ARを車体へ固定し、100 Hzの代表更新でJ1939へ出力する。
加速度・角速度
代表：100 Hz
姿勢・慣性情報
アプリケーション側で処理
代表条件
100 Hz設定では、動作中の姿勢情報を10 ms間隔で利用できる。
| 慣性センサ | MV7-AR × 1台 |
|---|---|
| 代表更新レート | 100 Hz（公式デフォルト値。更新レートは1～500 Hz） |
| 更新間隔 | 10 msごとに姿勢情報を利用する代表設定 |
| 主な出力 | 動的傾斜（ロール／ピッチ）、加速度、角速度 |
| 通信 | SAE J1939 |
| ホスト | 車両ECU、CANロガー、CAN対応PCゲートウェイ等 |
姿勢情報の更新
姿勢は加速度波形そのものではなく、慣性計測から求める推定状態として扱う。
100 Hzをどう読むか
- 姿勢更新：100 Hz設定では、ロール／ピッチ等の姿勢情報を10 ms間隔で車両側へ渡せます。
- 推定状態：ロール／ピッチは加速度計とジャイロ等の情報から推定された状態量で、生の振動波形とは役割が異なります。
- 実機評価：動的精度は車両運動、振動、取付け、フィルタ／推定処理、センサ特性等を含めて評価します。
このページの100 Hzは、動作中の車体姿勢を10 ms間隔で利用できる代表設定として扱います。必要な更新レートは、車両制御や記録で姿勢状態をどの時間間隔で使いたいかから選定します。
データ → 判断
角度だけでなく、運動状態と一緒に見る。
作業中・走行中の車体姿勢を時系列で確認します。
姿勢がどの程度の速さで変化しているかを確認します。
段差・急加減速など、傾斜推定へ影響し得る動的イベントを併せて確認します。
警報しきい値や制御条件は、機械仕様・安全設計に基づいて車両側で定義します。
設置
センサの「向き」と取付け剛性が、車体姿勢との対応を決める。
センサは車体基準座標との関係が明確な位置へ固定し、取付け面のたわみ・振動・熱・水・泥・ハーネス負荷を考慮します。MV7-ARには任意の取付け姿勢へ対応する設定機能がありますが、最終的な座標定義と符号は車両側仕様と照合してください。
FAQ
動的傾斜計測の注意点
100 Hz設定は何を意味しますか？
本ページでは、姿勢推定結果を毎秒100回、10 ms間隔で利用する代表設定という意味です。車両の走行・旋回・作業動作中の姿勢変化を時系列で扱いやすくなります。100 Hzだけから推定器の周波数帯域や特定運動に対する精度を決めるものではありません。
静的な傾斜センサと何が違いますか？
車両が加速・旋回・振動していると、加速度計には重力以外の加速度も加わります。MV7-ARはジャイロ安定化された動的傾斜計として、このような用途向けに設計されています。
警報角度は何度にすべきですか？
機械の重心、支持状態、作業機、地盤、運用条件、安全規格等に依存します。本ページでは警報しきい値を規定しません。
技術相談
車両の動き・振動・必要更新周期から、動的傾斜の構成を確認します。
